VKL 10

Verdünnungssystem mit Verdünnungsfaktor 1:10

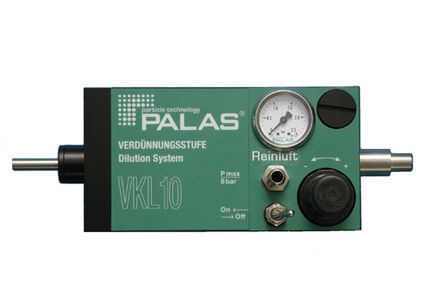

Mit den Palas Verdünnungssystemen der Serie VKL 10 kann die Konzentration von Aerosolen, auch von sehr hoch konzentrierten Aerosolen, definiert und zuverlässig um den Verdünnungsfaktor 1:10 herabgesetzt werden.

Die Palas Verdünnungssysteme VKL 10 werden im vertikalen Betrieb für den Partikelgrößenbereich bis 20 µm für trockene Pulver und Stäube erfolgreich eingesetzt. Mittels Kaskadierung von mehreren VKL Systemen können Verdünnungsfaktoren bis zu 1:100.000 erreicht werden.

Varianten

Mehr Möglichkeiten

VKL 10 ED

Druckfestes Verdünnungssystem aus Edelstahl für Verdünnung bei bis zu 10 bar Gegendruck, sowie für chemisch aggressive Aerosole mit Verdünnungsfaktor 1:10

Mehr über VKL 10 ED erfahren

Funktionsprinzip

Verdünnungssystem mit Verdünnungsfaktor 1:10

Die Ansaugdüse wird durch einen Ringspalt mit partikelfreier Luft mit dem Volumenstrom V_R umströmt.

Dadurch wird nach Bernoulli ein Volumenstrom V_An in der Ansaugdüse erzeugt.

Der Verdünnungsfaktor V_F wird berechnet nach der Formel:

Einfacher Funktionstest vor Ort

Mit diesem simplen Testaufbau können die kaskadierten PalasVerdünnungssysteme von jedermann selbst überprüft werden:

Dazu wird als erstes eine Partikelmessung mit einer Verdünnungsstufe durchgeführt. Wichtig hierbei ist, dass die zu messende Aerosolkonzentration, z. B. Laborluft, das Koinzidenzlimit (maximal detektierbare Aerosolkonzentration) von des Partikelmessgeräts nicht überschreitet. Im zweiten Schritt wird die zu testende Verdünnungsstufe in Reihe angeschlossen (Kaskadiert). Zur Überprüfung des Verdünnungsfaktors der Teststufe (Pos. 2) wird die Gesamtpartikelanzahl aus der Messung Pos. 1 durch die Gesamtpartikelanzahl aus der Pos. 2 dividiert.

Position 1: Laborluft

Position 2: Laborluft

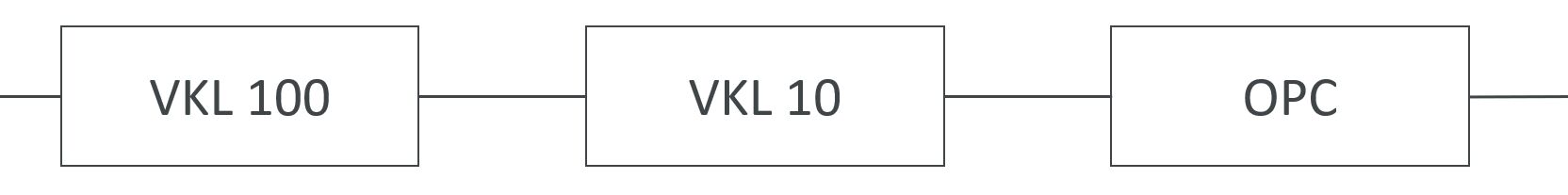

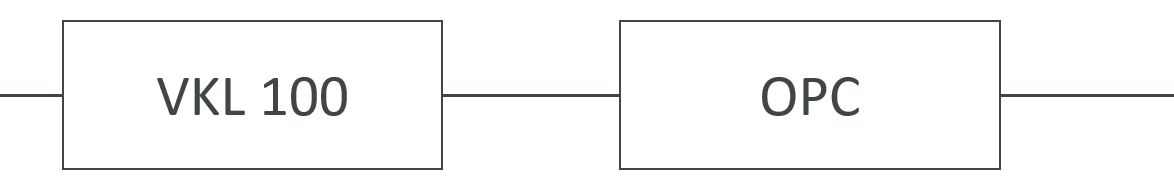

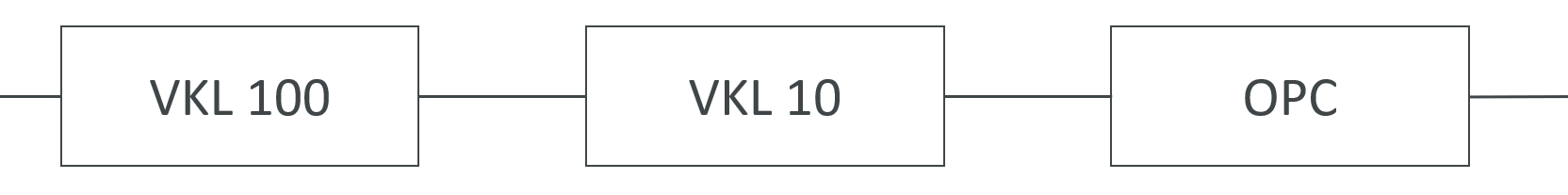

Das VKL 100 dient der koinzidenzfreien Messung mit dem OPC; das VKL 10 wird getestet.

VKL Messbeispiel 1

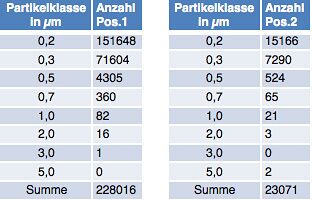

Partikelklasse in µm	Anzahl Pos. 1
0,2	151648
0,3	71604
0,5	4305
0,7	360
1,0	82
2,0	16
3,0	1
5,0
Summe	228016

VKL Messbeispiel 2

Partikelklasse in µm	Anzahl Pos. 2
0,2	15166
0,3	7290
0,5	524
0,7	65
1,0	21
2,0	3
3,0
5,0	2
Summe	23071

Berechnung des Verdünnungsfaktors

Sofern die erste Messung nicht mit einem Koinzidenzfehler behaftet war und das zu testende Verdünnungssystem funktioniert (nicht verschmutzt ist) wird ein Verdünnungsfaktor von ca. 10 ermittelt. Sollte dieses nicht der Fall sein, war eventuell die Messung 1 in Koinzidenz. In diesem Falle ist die Aerosolkonzentration zu senken oder eine weitere Verdünnungsstufe zu verwenden. Eine andere Möglichkeit wäre, dass die zu testende Verdünnungsstufe verschmutzt ist. In diesem Fall ist das Gerät zu reinigen und der Test zu wiederholen.

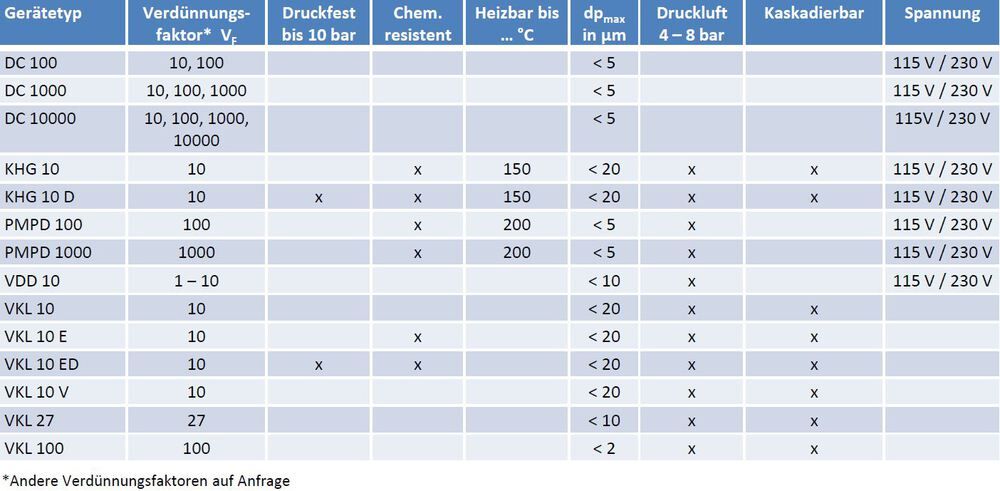

Eigenschaften Verdünnungssysteme

Gerätetyp	Verdünnungsfaktor* V_F	Druckfest bis 10 bar	Chem. resistent	Heizbar bis ... °C	dp_max in µm	Druckluft 4 - 8 bar	Kaskadierbar	Spannung
DC 100	10, 100				< 5			115 V / 230 V
DC 1000	10, 100, 1000				< 5			115 V / 230 V
DC 10000	10, 100, 1000, 10000				< 5			115 V / 230 V
KHG 10	10		x	150	< 20	x	x	115 V / 230 V
KHG 10 D	10	x	x	150	< 20	x	x	115 V / 230 V
PMPD 100	100		x	200	< 5	x		115 V / 230 V
PMPD 1000	1000		x	200	< 5	x		115 V / 230 V
VDD 10	1 - 10				< 10	x		115 V / 230 V
VKL 10	10				< 20	x	x
VKL 10 E	10		x		< 20	x	x
VKL 10 ED	10	x	x		< 20	x	x
VKL 10 V	10				< 20	x	x
VKL 27	27				< 10	x	x
VKL 100	100				< 2	x	x

* Andere Verdünnungsfaktoren auf Anfrage

Tabelle 1: Technische Eigenschaften der Palas Verdünnungssysteme

Bereits im VDI-Bericht Nr. 1973, 2007 wurde messtechnisch nachgewiesen, dass mit den Palas Verdünnungssystemen eine reproduzierbare Aerosolverdünnung bis zu VF 100.000 möglich ist.

Vorteile

Ihr besonderer Nutzen

Die Verdünnungssysteme von Palas^®sind eindeutig charakterisiert. Dies wird durch ein Kalibrierzertifikat für jedes einzelne Gerät nachgewiesen

Die Verdünnungsstufen liefern eine zeitlich konstante, repräsentative Verdünnung mit dem Faktor 10 bzw. 100
Die Verdünnungssysteme können mit den Faktoren 100, 1.000, 10.000 und 100.000 kaskadiert werden
Geringer Druckluftverbrauch (z. B. nur 128 l/min bei einem Verdünnungsfaktor von 10.000 mit vier VKL 10 Systemen)
Die Verdünnungsstufen sind mit allen gängigen Partikelzählern kombinierbar
Mit einem simplen Testaufbau können diese kaskadierten Verdünnungssysteme vom Anwender selbst überprüft werden.
Einfacher Funktionstest vor Ort

Anwendungen

Individuelle Lösungen für zahlreiche Branchen

Aerosolmesstechnik: Dieselabgase, Schleifstäube, Kühlschmiermittelaerosole, Schweißrauch, Öltröpfchen, Prüfaerosole von Filtern und Trägheitsabscheidern
Abscheidegradbestimmung mit zählenden Messverfahren, z. B. bei Staubfiltern oder HEPA / ULPA Filtern
Lecktest und Abnahmemessungen von reinen Räumen, Isolatoren und Sicherheitswerkbänken
Inhalationstoxikologie
Qualitätskontrolle von Atemschutzmasken und Filterkassetten

Haben Sie weitere Fragen?

Zögern Sie nicht uns zu kontaktieren.

Experten kontaktieren

Technische Daten

Im Detail

Volumenstrom (Reinluft): 18 – 45 l/min
Volumenstrom (Ansaugvolumenstrom): 2 – 5 l/min
Isokinetische Absaugdüsen: 0,028 – 0,06 l/min, 0,23 – 0,5 l/min, 0,6 – 1,6 l/min, 2 – 5 l/min, 28 l/min => 15 – 37 l/min
Maximale Partikelgröße: < 20 µm (für Stäube)
Druckluftversorgung: 4 – 8 bar
Verdünnungsfaktor: 1 : 10
Abmessungen: 100 • 245 • 100 mm (H • B • T)
Gewicht: Ca. 4 kg
Besonderheiten: Kaskadierbar
